■ 工作原理及用途
本系列插板阀广泛应用于冶金，化工系统的煤气管道上，是一种理想的气体切断设备。电动敞开式插板阀由阀体、阀板、波纹管（双层）、固定套、电动机构、限位机构等部件组成。波纹管内层采用254SMo，外层采用316L不锈钢材质。电动机构通过连杆直接转动丝杠，使密封副脱开，到位后，行走电动机构启动，驱动阀板行走由开到关，或由关到开，到位后，由夹紧电动机构反向运转，夹紧到位。开阀或关阀运动结束。该阀的驱动装置由电装涡轮头组成。阀板采用悬挂系统，灵活可靠，密封采用一台装置多点夹紧的形式，具有良好的同步性及可靠性。
DN DN | D | D1 | D2 | L | LI | L2 | L3 | b | H1 | H2 | A | B | n-d | 质量 |
800 | 975 | 920 | 880 | 900 | 615 | 550 | 510 | 30 | 1050 | 870 | 2453 | 3296 | 24-30 | 3185 |
900 | 1075 | 1020 | 978 | 900 | 615 | 550 | 610 | 30 | 1050 | 900 | 3296 | 3590 | 24-30 | 3300 |
1000 | 1175 | 1120 | 1080 | 1000 | 685 | 595 | 550 | 30 | 1100 | 1200 | 3500 | 3870 | 28-30 | 4020 |
1200 | 1375 | 1320 | 1280 | 1400 | 830 | 625 | 750 | 30 | 1200 | 1350 | 4060 | 4540 | 32-30 | 5305 |
1400 | 1575 | 1520 | 1480 | 1400 | 950 | 625 | 950 | 30 | 1400 | 1450 | 4380 | 4940 | 36-30 | 6980 |
1600 | 1795 | 1730 | 1690 | 1400 | 1010 | 1000 | 1400 | 30 | 1550 | 1550 | 5230 | 5688 | 40-30 | 7900 |
1800 | 1985 | 1930 | 1890 | 1600 | 1010 | 530 | 1800 | 34 | 1560 | 1660 | 5630 | 6291 | 44-30 | 9600 |
2000 | 2185 | 2130 | 2090 | 1600 | 1060 | 1000 | 2010 | 34 | 1660 | 1770 | 5830 | 6680 | 48-30 | 10700 |
2200 | 2400 | 2340 | 2292 | 1600 | 1060 | 1200 | 2010 | 34 | 1770 | 1860 | 6130 | 7116 | 52-34 | 12000 |

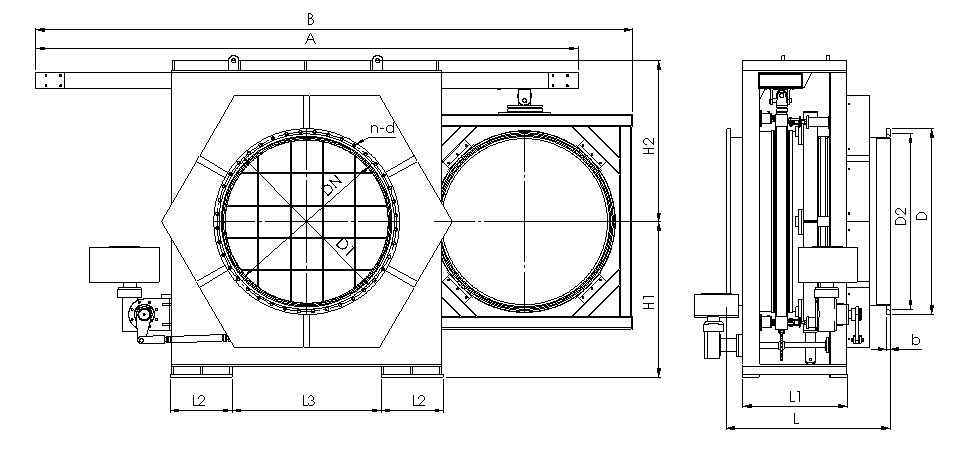

主要尺寸、参数及重量
注：本阀可按用户要求设计制作
